輕質(zhì)硅磚又稱硅質(zhì)隔熱磚。二氧化硅在91%以上，體積密度在 1.2g/cm3以下的輕質(zhì)耐火材料。耐火度和荷重軟化溫度與成分相同的普通硅磚相差不大。采用細碎的硅石做原料，其臨界粒度通常不超過1mm，而其中小于0.5mm的顆粒不少于90%。在配料中加入易燃物質(zhì)或采用氣體發(fā)生法形成多孔結(jié)構(gòu)，經(jīng)燒成而制得。

生產(chǎn)輕質(zhì)硅磚的生產(chǎn)工藝：

(1)原料、礦化劑和結(jié)合劑
    采用石英石和廢硅磚兩種原料，經(jīng)顎式破碎機破碎再進入筒磨機粉碎至粒度＜0.088mm的細粉備用。
　　采用Fe2O3+FeO含量＞95%的鐵鱗和CaO含量＞20%的消化石灰作礦化劑；用濃度為波美14度的木素磺酸鈣溶液作結(jié)合劑。
(2)泥漿的配制
    泥漿的配方為：石英粉65％，廢硅磚粉35%，外加石灰乳14%，鐵鱗1.5%，骨膠0.5％，木素磺酸鈣溶液3％，水45—48%。
    將上述配好的料放入卵石球磨機中水磨10h以上，通過0.048mm篩，即為泥漿。
(3)泡沫劑的制備
    采用松香酸鈉發(fā)泡劑與穩(wěn)定劑——骨膠溶液配制而成。
    松香酸鈉發(fā)泡劑是用松香加堿皂化，其配比為：松香：氫氧化鈉：水＝10：1 ：10，將三者加熱熔化即為發(fā)泡劑。
    穩(wěn)定劑——骨膠溶液的配比為：骨膠：水＝16：72。
    將配制好的松香酸鈉發(fā)泡劑加入穩(wěn)定劑——骨膠溶液，混合攪拌即為泡沫劑。
    泡沫劑使用時，以8倍的熱水稀釋后，放入打泡筒內(nèi)打泡15min即可使用。
(4)泡沫泥漿的配制
    將水磨好的泥漿放入打漿筒中，加入泥漿重量的0.1~0.15％的明礬，攪拌2min，然后加入打好泡的泡沫劑，加入量為泥漿重的1%，攪拌至表面無泡沫為止。泡沫泥漿的容重為0.65g／cm3。，制備好的泡沫泥漿不得久放，以防影響其質(zhì)量。
(5)澆注成型與干燥
    在多孔鋁板條(或地面)上放置尺寸為285×150×100mm的無底木模，在鋁板條(或地面)與木模之間墊以廢報紙，然后將泡沫泥漿澆入木模內(nèi)。并要使其表面凸起，以避免耐火磚磚坯干燥后凹陷。
    磚坯于隧道干燥器中干燥，干燥溫度為30—45℃，經(jīng)24h干燥后脫模，48h后翻身側(cè)放，96h輕質(zhì)耐火磚磚坯水分<3%，可待燒成。
(6)燒成與成品加工
    磚坯在隧道窯內(nèi)與硅磚一起燒成。裝窯采用搭架包裝，磚坯可豎放。燒成制度同于一般硅磚的燒成制度，燒成溫度為1350—1375℃。保溫32h，總燒成時間為196h，成品率為92.80％。
    燒成后的磚坯(或毛坯)經(jīng)砂輪機切磨，加工成各種規(guī)格型號的產(chǎn)品。

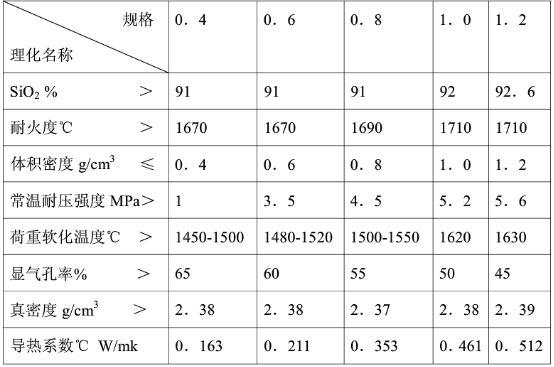

輕質(zhì)硅磚的理化指標(biāo)如下表：
